Nắm Vững Trình Tự Đọc Bản Vẽ Nhà: Chìa Khóa Cho Ngôi Nhà Mơ Ước

Bạn đang ấp ủ ước mơ về một ngôi nhà hoàn hảo, hay đơn giản là muốn hiểu rõ hơn về dự án xây dựng của mình? Bản vẽ nhà chính là “ngôn ngữ” cốt lõi để hiện thực hóa mọi ý tưởng, và việc đọc hiểu nó là một kỹ năng không thể thiếu. Tại Thế giới tai nghe, chúng tôi không chỉ mang đến những trải nghiệm âm thanh tuyệt vời, mà còn mong muốn đồng hành cùng bạn trong việc khai phá những kiến thức hữu ích, giúp bạn tự tin hơn trong mọi khía cạnh của cuộc sống – kể cả khi bạn đối mặt với một bộ hồ sơ thiết kế đầy rẫy đường nét và ký hiệu. Bài viết này sẽ cung cấp cho bạn trình tự đọc bản vẽ nhà chi tiết, biến những hình vẽ phức tạp trở thành câu chuyện rõ ràng về tổ ấm tương lai của bạn.

Tại Sao Hiểu Bản Vẽ Nhà Lại Quan Trọng Đến Thế?

Việc nắm vững trình tự đọc bản vẽ nhà không chỉ dành riêng cho các kiến trúc sư hay kỹ sư xây dựng. Trên thực tế, bất kỳ ai tham gia vào quá trình xây dựng, đặc biệt là chủ đầu tư, đều cần có kỹ năng này. Một bộ bản vẽ chính là kim chỉ nam, là bản giao hưởng chi tiết từng nốt nhạc của công trình, giúp tất cả các bên liên quan cùng hiểu và phối hợp nhịp nhàng. Nếu thiếu đi sự hiểu biết cơ bản, những rắc rối, sai sót có thể phát sinh, gây tốn kém thời gian và tiền bạc không đáng có.

Thử hình dung, nếu bạn không hiểu bản vẽ, việc trao đổi với nhà thầu về một chi tiết thiết kế nhỏ hay một vật liệu cụ thể sẽ trở nên khó khăn, dễ dẫn đến hiểu lầm. Khi bạn hiểu rõ, bạn có thể chủ động đặt câu hỏi, đưa ra phản hồi chính xác và giám sát chất lượng thi công hiệu quả hơn. Điều này không chỉ đảm bảo công trình được xây dựng đúng theo ý tưởng ban đầu mà còn giúp phát hiện và xử lý sớm các vấn đề tiềm ẩn, tránh những sửa chữa tốn kém sau này. Hơn nữa, việc hiểu bản vẽ còn giúp bạn dễ dàng hình dung ngôi nhà trong tương lai, từ bố cục không gian, mặt đứng, mặt cắt cho đến hệ thống kỹ thuật, mang lại sự an tâm và hài lòng trọn vẹn.

Các Thành Phần Cơ Bản Của Một Bộ Bản Vẽ Nhà Hoàn Chỉnh

Một bộ hồ sơ bản vẽ nhà đầy đủ thường bao gồm nhiều loại bản vẽ khác nhau, mỗi loại đảm nhiệm một vai trò cụ thể trong việc mô tả tổng thể công trình. Việc nhận diện và hiểu chức năng của từng loại bản vẽ là bước đầu tiên để bạn có cái nhìn toàn diện về dự án. Không chỉ có những hình biểu diễn cơ bản, mà còn có các bản vẽ chuyên sâu về từng khía cạnh, từ kiến trúc đến kết cấu và hệ thống hạ tầng.

Các thành phần chính bao gồm bản vẽ kiến trúc, bản vẽ kết cấu, bản vẽ hệ thống điện nước (MEP) và đôi khi là bản vẽ nội thất chi tiết. Bản vẽ kiến trúc là phần thể hiện hình dáng, phong cách, bố cục các phòng, mặt đứng, mặt cắt của ngôi nhà. Bản vẽ kết cấu tập trung vào hệ thống chịu lực như móng, cột, dầm, sàn, đảm bảo sự vững chắc của công trình. Hệ thống điện nước (MEP – Mechanical, Electrical, Plumbing) cung cấp thông tin về đường dây điện, ổ cắm, công tắc, ống nước cấp thoát và các thiết bị vệ sinh. Cuối cùng, bản vẽ nội thất sẽ giúp bạn hình dung cách bố trí đồ đạc và chi tiết vật liệu hoàn thiện bên trong không gian sống.

Trình Tự Đọc Bản Vẽ Nhà Chi Tiết: Từ Tổng Quan Đến Cụ Thể

Việc đọc bản vẽ nhà cần được thực hiện theo một trình tự khoa học, từ tổng thể đến chi tiết, giúp bạn không bị choáng ngợp bởi lượng thông tin khổng lồ. Tuân thủ trình tự này sẽ giúp bạn dễ dàng “giải mã” từng phần, ghép nối chúng lại để tạo nên một bức tranh hoàn chỉnh về ngôi nhà.

Bước 1: Khởi đầu với Khung tên và Tổng quan chung

Mọi cuộc hành trình đều bắt đầu từ điểm xuất phát, và với bản vẽ nhà, đó chính là phần khung tên. Khung tên thường nằm ở góc bản vẽ, cung cấp những thông tin cơ bản nhưng cực kỳ quan trọng như tên dự án, chủ đầu tư, tên công trình, tỷ lệ bản vẽ, đơn vị thiết kế, người vẽ, ngày tháng. Nắm được những thông tin này sẽ giúp bạn định vị bản vẽ và hiểu được bối cảnh chung của dự án. Sau đó, hãy dành thời gian để đọc tổng thể bản vẽ, bao gồm cả bản vẽ mặt bằng tổng thể (nếu có), để hình dung vị trí ngôi nhà trong khu đất, mối liên hệ với các công trình lân cận hoặc cảnh quan xung quanh.

Hiểu về tỷ lệ bản vẽ là một yếu tố then chốt ở bước này. Tỷ lệ (ví dụ: 1:100, 1:50) cho biết mối quan hệ giữa kích thước trên bản vẽ và kích thước thực tế của ngôi nhà. Một bản vẽ tỷ lệ 1:100 có nghĩa là 1 đơn vị trên bản vẽ tương ứng với 100 đơn vị ngoài thực tế. Nắm vững tỷ lệ giúp bạn dễ dàng ước lượng kích thước thật và hình dung không gian một cách chính xác. Ngoài ra, việc lướt qua các ký hiệu chung và ghi chú ban đầu cũng giúp bạn chuẩn bị tốt hơn cho các bước phân tích chi tiết sau.

Bước 2: Phân tích Hình biểu diễn – Linh hồn của ngôi nhà

Đây là phần trung tâm, nơi bạn bắt đầu đi sâu vào cấu trúc và bố cục của ngôi nhà thông qua các loại hình biểu diễn khác nhau.

• Đọc mặt bằng công năng: Mặt bằng là hình chiếu cắt ngang ngôi nhà ở một độ cao nhất định, cho bạn thấy sự phân chia không gian bên trong từng tầng. Hãy tập trung vào vị trí các bức tường, cửa ra vào, cửa sổ, cầu thang và cách các phòng chức năng (phòng khách, bếp, phòng ngủ, vệ sinh) được bố trí và liên kết với nhau. Mặt bằng giúp bạn hình dung tổng thể về lưu thông và công năng sử dụng của ngôi nhà. Nó cũng thường có các ký hiệu nội thất cơ bản, giúp bạn hình dung không gian sau khi hoàn thiện.

• Đọc mặt đứng: Mặt đứng là hình chiếu thể hiện các mặt ngoài của ngôi nhà (mặt tiền, mặt sau, mặt bên). Phần này giúp bạn có cái nhìn tổng quan về kiến trúc ngoại thất, hình dáng, phong cách, các chi tiết trang trí như cửa, cửa sổ, ban công, mái nhà và vật liệu hoàn thiện bên ngoài. Điều này rất quan trọng để đảm bảo thẩm mỹ và phong cách thiết kế tổng thể của công trình đúng như mong muốn.

• Đọc mặt cắt: Mặt cắt là hình chiếu khi ngôi nhà được “cắt” theo một mặt phẳng đứng. Nó tiết lộ cấu trúc bên trong, chiều cao các tầng, độ dày của sàn, tường, mái, và cách các yếu tố như cầu thang, ống khói (nếu có) liên kết với nhau. Mặt cắt đặc biệt hữu ích để hiểu rõ về chiều cao thông thủy, cao độ sàn và các chi tiết cấu tạo bên trong mà mặt bằng hay mặt đứng không thể hiện được.

Bước 3: Hiểu rõ Kích thước – Những con số nói lên tất cả

Kích thước là yếu tố không thể thiếu trên bản vẽ, chúng cung cấp thông tin định lượng chính xác về mọi chi tiết của ngôi nhà. Hãy chú ý đến các đường dóng, đường kích thước và con số kích thước. Kích thước thường được ghi bằng milimét (mm) và không ghi đơn vị sau con số, trừ các trường hợp đặc biệt như cao độ (mét) hoặc góc (độ).

Bạn cần đọc cả kích thước tổng thể của các không gian lớn và kích thước chi tiết của từng bộ phận như chiều rộng cửa, chiều cao cửa sổ, vị trí các cột, dầm. Các kích thước này giúp đội thi công thực hiện đúng theo thiết kế, tránh sai lệch về không gian và cấu tạo. Việc kiểm tra chéo các kích thước giữa các bản vẽ (mặt bằng, mặt đứng, mặt cắt) là rất quan trọng để đảm bảo tính nhất quán.

Bước 4: Nhận diện Các bộ phận chính và Ký hiệu chuyên biệt

Bản vẽ nhà sử dụng một hệ thống ký hiệu và quy ước nhất định để biểu thị các bộ phận, vật liệu và thiết bị một cách ngắn gọn, hiệu quả. Để đọc bản vẽ một cách chính xác, bạn cần làm quen với các ký hiệu này.

• Ký hiệu vật liệu: Gạch, bê tông, thép, gỗ, kính, v.v., đều có ký hiệu riêng.
• Ký hiệu kết cấu: Móng, cột, dầm, sàn, cốt thép.
• Ký hiệu điện nước: Ổ cắm, công tắc, đèn, tủ điện, đường ống cấp thoát nước, thiết bị vệ sinh.
• Ký hiệu nội thất: Bàn, ghế, giường, tủ, thiết bị bếp.

Bên cạnh đó, các loại nét vẽ khác nhau cũng mang ý nghĩa riêng. Ví dụ, nét liền đậm thường dùng cho đường bao thấy, nét đứt cho đường bao khuất, nét chấm gạch mảnh cho đường tâm hoặc trục đối xứng, và nét liền mảnh cho đường kích thước. Việc nắm vững các quy ước này là chìa khóa để “đọc” được ngôn ngữ kỹ thuật của bản vẽ, giúp bạn hiểu rõ từng thành phần và vị trí của chúng.

Bước 5: Đọc bản vẽ kết cấu và hệ thống kỹ thuật

Sau khi đã nắm vững các yếu tố kiến trúc, việc tìm hiểu sâu hơn về bản vẽ kết cấu và các hệ thống kỹ thuật là điều cần thiết để đảm bảo sự an toàn và tiện nghi cho ngôi nhà. Bản vẽ kết cấu chi tiết về các thành phần chịu lực như móng, cột, dầm, sàn, và cách bố trí cốt thép, giúp bạn hiểu rõ cách công trình được xây dựng và chịu tải. Đây là xương sống của ngôi nhà, quyết định độ bền và sự ổn định theo thời gian.

Bên cạnh đó, bản vẽ hệ thống điện nước (MEP) cung cấp thông tin chi tiết về vị trí lắp đặt đường dây điện, ổ cắm, công tắc, đèn, cũng như sơ đồ đường ống cấp thoát nước, vị trí bồn rửa, bồn cầu và các thiết bị vệ sinh. Việc hiểu các bản vẽ này giúp bạn hình dung được sự tiện nghi của ngôi nhà, đồng thời phát hiện sớm những vị trí không hợp lý hoặc cần điều chỉnh trước khi thi công, tránh các vấn đề phát sinh trong quá trình sử dụng sau này.

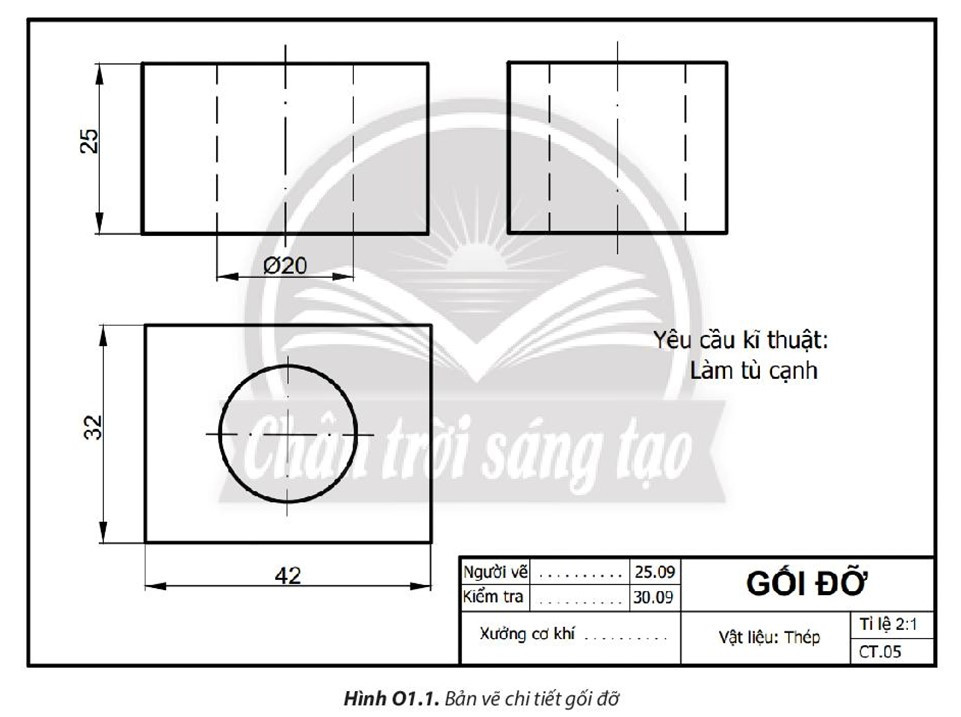

Minh họa một bản vẽ chi tiết kỹ thuật cơ khí, có thể giúp hình dung về độ phức tạp của bản vẽ

Những Lưu Ý Quan Trọng Khi Đọc Bản Vẽ Nhà

Để quá trình đọc bản vẽ diễn ra suôn sẻ và hiệu quả, có một vài lưu ý quan trọng mà bạn không nên bỏ qua. Đầu tiên và quan trọng nhất, hãy luôn kiểm tra tỷ lệ bản vẽ và các thông tin trong khung tên để có cái nhìn tổng quan chính xác. Đừng vội vàng đi vào chi tiết mà bỏ qua những dữ liệu nền tảng này, bởi chúng định hình toàn bộ các thông tin còn lại của bản vẽ.

Tiếp theo, việc nắm vững các ký hiệu và chú thích là chìa khóa để giải mã ngôn ngữ kỹ thuật. Mỗi ký hiệu, mỗi đường nét đều mang một ý nghĩa riêng, và sự nhầm lẫn có thể dẫn đến những sai sót nghiêm trọng trong quá trình thi công. Hãy tìm hiểu bảng chú giải ký hiệu (legend) thường đi kèm với bộ bản vẽ. Cuối cùng, đừng ngần ngại kết hợp các loại bản vẽ khác nhau để có cái nhìn đa chiều về ngôi nhà. Ví dụ, xem mặt bằng kết hợp với mặt cắt để hình dung cấu trúc không gian ba chiều, hoặc phối hợp bản vẽ kiến trúc với bản vẽ điện nước để xác định vị trí các thiết bị. Nếu có bất kỳ nghi ngờ hay khó khăn nào, hãy tham khảo ý kiến của các chuyên gia kiến trúc sư hoặc kỹ sư xây dựng. Họ sẽ là người đồng hành đáng tin cậy giúp bạn hiểu rõ mọi chi tiết phức tạp.

Lợi Ích Lâu Dài Từ Việc Hiểu Bản Vẽ Nhà

Việc đầu tư thời gian để học cách đọc bản vẽ nhà mang lại những lợi ích không chỉ trong quá trình thi công mà còn kéo dài suốt vòng đời của ngôi nhà. Một công trình được xây dựng dựa trên sự hiểu biết và giám sát chặt chẽ từ chủ đầu tư sẽ đảm bảo chất lượng, tính thẩm mỹ và công năng sử dụng đúng như mong muốn. Bạn sẽ tránh được những tình huống “tiền mất tật mang” do thi công sai thiết kế hoặc vật liệu không đạt chuẩn.

Hơn nữa, khi ngôi nhà đã hoàn thiện, việc có một cái nhìn rõ ràng về cấu trúc và hệ thống kỹ thuật thông qua bản vẽ sẽ cực kỳ hữu ích cho công tác bảo trì, sửa chữa hoặc cải tạo sau này. Khi cần thay đổi, nâng cấp, hoặc khắc phục sự cố, bạn sẽ dễ dàng xác định vị trí các đường ống, dây điện hay cấu kiện chịu lực, tiết kiệm đáng kể thời gian và chi phí. Điều này không chỉ giúp duy trì giá trị của công trình mà còn nâng cao chất lượng cuộc sống cho gia đình bạn trong một không gian được thiết kế và xây dựng một cách chu đáo, bền vững.

Kết Luận

Nắm vững trình tự đọc bản vẽ nhà không chỉ là một kỹ năng kỹ thuật, mà còn là một khoản đầu tư thông minh cho bất kỳ ai muốn kiến tạo hoặc sở hữu một tổ ấm vững chãi, tiện nghi và đúng ý. Từ việc hiểu khung tên, các loại hình biểu diễn, kích thước cho đến các ký hiệu chuyên biệt, mỗi bước đều đóng góp vào việc hình thành một bức tranh toàn diện về ngôi nhà mơ ước. Với những kiến thức mà Thế giới tai nghe đã chia sẻ, hy vọng bạn sẽ tự tin hơn khi đối diện với bộ hồ sơ thiết kế, biến những đường nét trên giấy thành hiện thực sống động. Chúc bạn thành công trong hành trình xây dựng tổ ấm của mình!
